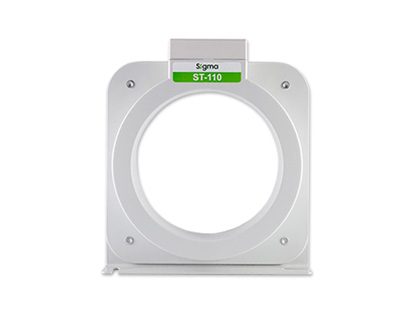

Sigma toroidal akım trafosu, kaçak akım koruma kombinasyonunda AG devre kesici, açtırma bobini ve kaçak akım algılama rölesi ile beraber kullanılır.
Toroidal akım trafosunun kullanımında dikkat edilmesi gereken kurallar;
- Toroidal transformatörden tüm fazlar ve varsa nötr kablosu geçirilmelidir.
- Toprak kablosu toroid transformatör içinden kesinlikle geçirilmemelidir.
- Kablolar olabildiğince toroidal transformatörün merkezinden geçirilmelidir.
Temel Özellikler
İç Çapı (cm);
- 55 – 80 – 110 – 160 – 210 – 300
- 280×115 – 470×160 (Dikdörtgen)
